Story of SOL
Die Andere Zeitdimension
Die Entwicklung der portablen Sonnenuhr mit Analemma-Funktion.
Sonnenuhren faszinieren viele Menschen. Es ist ein elementares Erlebnis, die Wanderung des Sonnenlichts zu beobachten. Allerdings zeigen Sonnenuhren nicht dieselbe Zeit, wie die elektronischen oder mechanischen Uhren. Es besteht ein Unterschied zwischen der „Wahren Ortszeit“ (WOZ) von Sonnenuhren und der gültigen Zonenzeit, beispielsweise mitteleuropäische Zeit (MEZ).
Robert, ein Sammler von portablen Sonnenuhren setzte sich zum Ziel, eine Brücke zwischen den beiden Zeitmodellen zu entwickelen.
Von der kleinen Drehscheibe zur eleganten Äquatorial-Sonnenuhr SOL
Weil der lokale Standort die Zeitmessung einer Sonnenuhr beeinflusst, stellte Robert eine Längengrad-Analemma-Drehscheibe für Europa her. Mit den Designern von TALE wollte er ein praktisches Tool als Verbindung der beiden Zeitmodelle herstellen. Die kreativen Leute von TALE hatten aber Grösseres im Sinn: «Wie wäre es, wenn wir die Zeitgleichung vom Analemma direkt in eine portable Sonnenuhr einbauen würden?» lautete die Herausforderung.
So begann eine spannende Entwicklungsphase mit dem Endprodukt SOL, die erste portable Äquatorialsonnenuhr mit eingebauter Analemma-Funktion.
1. Längengrad Ortszeitdifferenz
Prototyp der Längengrad-Analemma-Drehscheibe für Europa entwickeln.
2. Berechnung Circular Analemma
Analemma Funktion berechnen mit kreisförmigem Jahresablauf.
3. Analemma und Ortszeitdifferenz für Zürich
Prototyp der Längengrad-Analemma-Drehscheibe für Europa entwickeln.
4. Prototyp der Analemma Sonnenuhr aus Lego
Funktionsprinzip für Analemma Drehregler entwickeln.
5. Form follows function
Mit Holzmodellen verschiedene Gestaltungsvarianten testen und die beste Lösung für den Klappmechanismus finden.
6. Design am Computer entwerfen
Die Designer von TALE haben alle Teile mit CAD auskonstruiert und für den 3D-Druck optimiert.
Der Weg zum perfekten Produkt aus dem 3-D Drucker
In der zweiten Phase ging es in die knifflige Detailplanung.
7. Analemma Abwicklung
Einen komplett neuen Zugang für die Darstellung der Analemma-Kurve testen. So ist es erstmals gelungen, die Analemma-Funktion (Zeitgleichung) in einen praktischen Drehknopf zu integrieren.
8. Detailgenauigkeit und Präzision
Der Analemma-Knopf bis ins genaueste Detail berechnen.
Für die Umsetzung mit dem 3D-Drucker wurden Materialen mit unterschiedlichen Eigenschaften geprüft. Zur Erreichung der höchsten Genauigkeit und Langlebigkeit entscheiden wir uns für Nylon (PA12) und Acryl.
9. Optik und Zifferblatt designen
Mit der Acrylglas-Optik einen Lichtzeiger erzeugen, der auf dem 24-Stunden-Zifferblatt die Zeit angibt.

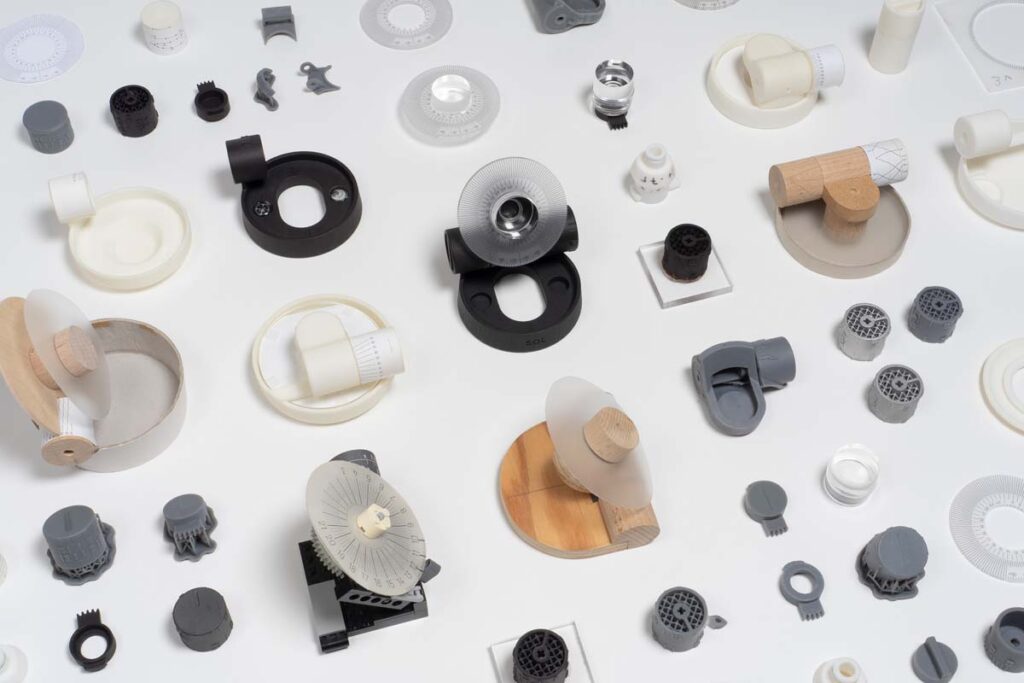

Ein spannender Prozess
Verschiedene Materialen testen und die Form optimieren bis zum perfekten Produkt
Die Sonnenuhr SOL ist ein ganz besonderes Stück Schweizer Ingenieurskunst. Sie wird auf Anfrage in kleiner Auflage produziert.
